लीक होने से बचाने के लिए लीक होने से बचाने के लिए लैंडफिल का उपयोग
उत्पाद का परिचय

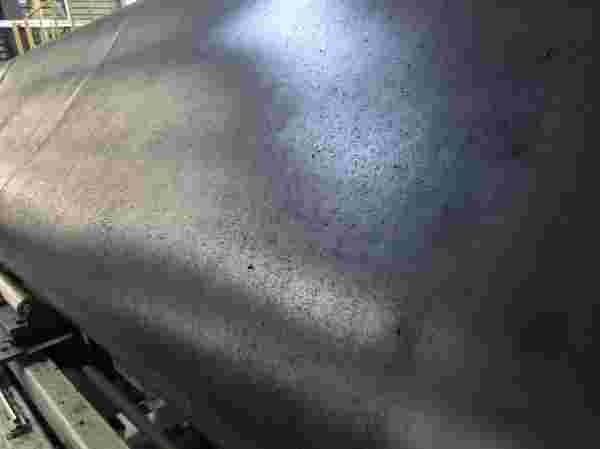

स्प्रे ग्रेव जियोसिंथेटिक झिल्ली एक विशेष जियोसिंथेटिक सामग्री है।यह उत्पादन उपकरण के आधुनिकीकरण के द्वारा पॉलीएथिलीन अछूता झिल्ली के पारंपरिक उत्पादन प्रक्रिया के आधार पर निर्मित किया जाता है।, ताकि उत्पादित पॉलीइथिलीन अछूता झिल्ली की सतह एक दानेदार मोटी सतह बन जाए। यह डिजाइन न केवल भू-झिल्ली की सतह के घर्षण प्रदर्शन में सुधार करता है,लेकिन एक ही विनिर्देश के चिकनी झिल्ली की तुलना में भी मजबूत तन्यता शक्ति है.
उत्पाद गुण
स्प्रे रफ जियोमेम्ब्रेन में विभिन्न प्रदर्शन विशेषताएं हैं जो इसे अछूता इंजीनियरिंग में उत्कृष्ट बनाती हैं। सबसे पहले, इसकी अछूतापन एक छोटे पारगम्यता गुणांक के साथ अत्यधिक विश्वसनीय है,प्रभावी रूप से पानी के रिसाव को रोकनादूसरा, निर्माण और बिछाने में अपेक्षाकृत आसानी होती है, जिससे निर्माण की कठिनाई और लागत में कमी आती है। इसके अतिरिक्त, स्प्रे कच्चे जियोमेम्ब्रेन में मजबूत तन्य शक्ति, टूटने पर बढ़ाव,और छिद्रण प्रतिरोध, स्थिर सामग्री गुणों के साथ जो विभिन्न रासायनिक एजेंटों के क्षरण का विरोध कर सकते हैं। सीमों को डबल-सीम गर्म वेल्डिंग द्वारा जोड़ा जाता है, उच्च सीम ताकत सुनिश्चित करता है और रिसाव के जोखिम को कम करता है।
उत्पाद अनुप्रयोग
1कचरा तालाब: हानिकारक पदार्थों के रिसाव को रोकने के लिए कचरा तालाबों के रिसाव को रोकने और स्थिर करने की परियोजना में उपयोग किया जाता है।
2जल संरक्षण परियोजनाएंः जैसे कि जलाशय, डैम्स आदि, सींचन की रोकथाम और स्थिरता की संरचना को बढ़ाने के लिए।
3ढलान अभियांत्रिकी: ढलानों के लिए उपयुक्त है जहां स्थिरता को बढ़ाने की आवश्यकता है, विशेष रूप से खड़ी या नरम मिट्टी पर।
4लैंडफिलः परियोजना की सुरक्षा में सुधार के लिए लैंडफिल के लिए ढलान विरोधी फिसलने और सीपिएज विरोधी।
उत्पाद श्रृंखला
एकल बनावट वाला भू-तत्व, दोहरी दीवार वाला बनावट वाला भू-तत्व।
उत्पाद विनिर्देश
* मोटाई ((मिमी): 0.30mm~3.00mm
* चौड़ाईः 4m~8m
* रोल लंबाईः 50m~100m (अनुकूलित अनुरोध स्वीकार)
PS: उपरोक्त सभी के लिए अनुकूलित अनुरोध स्वीकार करें.
जियोमेम्ब्रेन श्रृंखला
लैंडफिल के लिए बनावट एचडीपीई जियोमेम्ब्रेन (GB/T 17643-2011 ((GH-2T1,GH-2T2))
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(CJ-T234-2006)
| विनिर्देश | 1.00 मिमी | 1.25 मिमी | 1.50 मिमी | 2.00 मिमी | 2.50 मिमी | 3.00 मिमी | टिप्पणी | |
| पद | ||||||||
| मोटाई (मिमी) | 1.00 मिमी | 1.25 मिमी | 1.50 मिमी | 2.00 मिमी | 2.50 मिमी | 3.00 मिमी | ||
| बनावट ऊंचाई (मिमी) | 0.25 | |||||||
| घनत्व (g/cm2,≥) | 0.94 | |||||||
| खिंचाव गुण | ||||||||
| प्रतिफल शक्ति (एन/मिमी,एलडी/टीडी) | 15 | 18 | 22 | 29 | 37 | 44 | ||
| टूटने की ताकत (एन/मिमी,एलडी/टीडी) | 10 | 13 | 16 | 21 | 26 | 32 | ||
| वर्ष की लंबाई की दर (%) | 12 | |||||||
| टूटने की लम्बाई दर (%) | 100 | |||||||
| आयताकार आंसू की ताकत (एन) | 125 | 156 | 187 | 249 | 311 | 374 | ||
| छिद्रण शक्ति (एन) | 267 | 333 | 400 | 534 | 667 | 800 | ||
| पर्यावरणीय तनाव क्रैक प्रतिरोध (h) (एक बिंदु काटना स्थिर तन्यता विधि) |
300 | |||||||
| कार्बन ब्लैक | ||||||||
| कार्बन ब्लैक सामग्री (रेंज) (%) | 2.0~3.0 | |||||||
| कार्बन ब्लैक फैलाव | 10 में से 9 अवलोकन क्षेत्र ग्रेड 1 या ग्रेड 2 के होने चाहिए, ग्रेड 3 के 1 से अधिक नहीं | |||||||
| ऑक्सीकरण प्रेरण समय (OIT) | ||||||||
| मानक ओआईटी (मिनट) | 100 | |||||||
| उच्च दबाव ओआईटी (मिनट) | 400 | |||||||
| 85°C ओवन एजिंग (न्यूनतम औसत) | ||||||||
| बेकिंग के 90 दिन बाद, मानक ओआईटी प्रतिधारण ((%) | 55 | |||||||
| बेकिंग के 90 दिन बाद, उच्च दबाव ओआईटी प्रतिधारण ((%) | 80 | |||||||
| यूवी विरोधी शक्ति | ||||||||
| 1600 घंटों के बाद पराबैंगनी विकिरण, मानक ओआईटी प्रतिधारण ((%) | 50 | |||||||
| 1600 घंटों के बाद पराबैंगनी विकिरण, उच्च दबाव ओआईटी प्रतिधारण ((%) | 50 | |||||||
| -70°C कम तापमान में प्रबलता प्रदर्शन प्रभाव | पास | |||||||
| जल वाष्प प्रवेश गुणांक g.cm (cm2.s.Pa) | ≤1.0X10-13 | |||||||
| आयामी स्थिरता | ±2 | |||||||
